Camloc Verschlusszapfen Serie 4002
| Artikelnummer: | 6407-0 |
5,25 CHF
Inkl. 8,1 % MwSt. zzgl. Versand
Lieferzeit 1-3 Tage

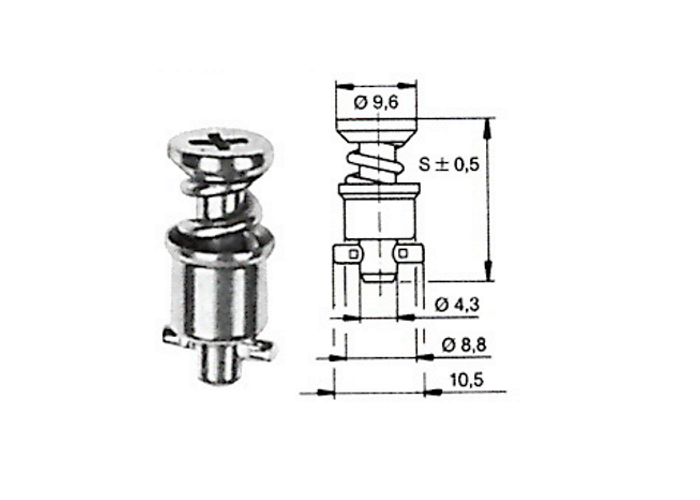

Camloc Verschlusszapfen Serie 4002.
Kleiner, flacher Schnellverschluss mit Kreuzschlitz-Verschlussszapfen. Maximal zulässige Zugbelastung 4700N.
Auswahl Anleitung für Camloc Serie 4200
Die Verschlusszapfenlänge ist von der Gesamtklemmstärke "G" sowie von den verwendetem Führungsringe und Haltenockentyp abhängig.
1. Führungsring und Haltenocken auswählen

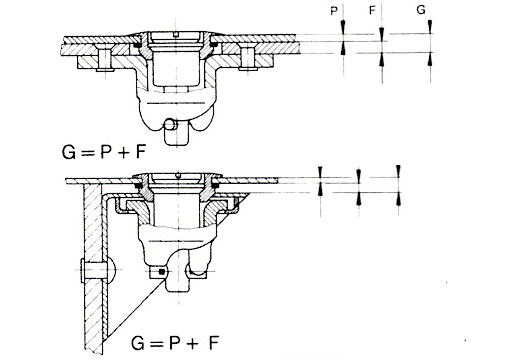

2. Gesamtklemmstärke "G" gemäss Abbildung ermitteln
Die Bestellnummer gemäss dieser Tabelle ermittelt:
| Gesamtklemmstärke "G" | Mit Führungsring 6409-3 und Haltenocken 6408-1/-3 | Mit Führungsring 6409-3 und Haltenocken 6408-2 | Mit Führungsring 6409-0 und Haltenocken 6408-1/-3 | Mit Führungsring 6409-0 und Haltenocken 6408-2 | Mit Führungsring 6409-1/-2 und Haltenocken 6408-1/-3 | Mit Führungsring 6409-1/-2 und Haltenocken 6408-2 |
|---|---|---|---|---|---|---|
| 2,80 - 3,55mm | 6407-0 | |||||
| 3,55 - 4,30mm | 6407-1 | 6407-0 | ||||
| 4,30 - 5,10mm | 6407-0 | 6407-2 | 6407-1 | |||
| 5,10 - 5,85mm | 6407-1 | 6407-3 | 6407-2 | |||
| 5,85 - 6,60mm | 6407-2 | 6407-4 | 6407-3 | |||
| 6,60 - 7,30mm | 6407-3 | 6407-5 | 6407-4 | |||
| 7,30 - 8,15mm | 6407-4 | 6407-6 | 6407-5 | |||
| 8,15 - 8,90mm | 6407-5 | 6407-7 | 6407-6 | |||
| 8,90 - 9,65mm | 6407-6 | 6407-8 | 6407-7 | |||
| 9,65 - 10,40mm | 6407-7 | 6407-9 | 6407-0 | 6407-8 | ||
| 10,40 - 11,20mm | 6407-8 | 6407-10 | 6407-1 | 6407-9 | 6407-0 | |
| 11,20 - 11,95mm | 6407-9 | 6407-0 | 6407-2 | 6407-10 | 6407-1 | |
| 11,95 - 12,70mm | 6407-10 | 6407-1 | 6407-3 | 6407-2 | ||
| 12,70 - 13,50mm | 6407-2 | 6407-4 | 6407-3 | |||
| 13,50 - 14,20mm | 6407-3 | 6407-5 | 6407-4 | |||
| 14,20 - 15,00mm | 6407-4 | 6407-6 | 6407-5 | |||
| 15,00 - 15,75mm | 6407-5 | 6407-7 | 6407-6 | |||
| 15,75 - 16,50mm | 6407-6 | 6407-8 | 6407-7 | |||
| 16,50 - 17,30mm | 6407-7 | 6407-9 | 6407-8 | |||
| 17,30 - 18,00mm | 6407-8 | 6407-10 | 6407-9 | |||
| 18,00 - 18,80mm | 6407-9 | 6407-10 | ||||
| 18,80 - 19,55mm | 6407-10 |
