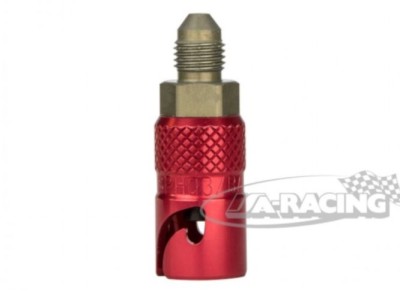

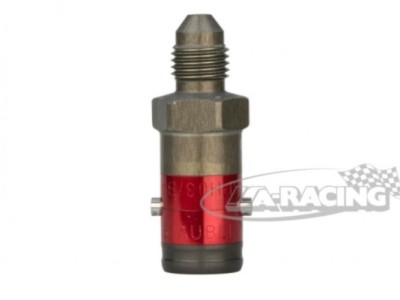

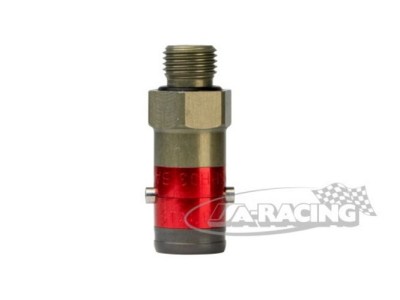

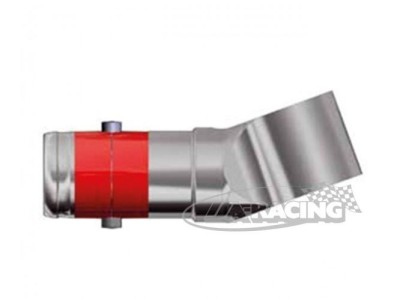

STÄUBLI SPH-03 SCHNELLKUPPLUNGEN FÜR BREMSLEITUNGEN.
Die SPH-03 Schnellkupplungen eignen sich für Brems- und Kupplungssysteme. Die Bauweise verhindert mögliche Verunreinigungen im System. Kein Eindringen von Luft oder Fremdpartikeln beim Einkuppeln, keine Leckage beim Entkuppeln.

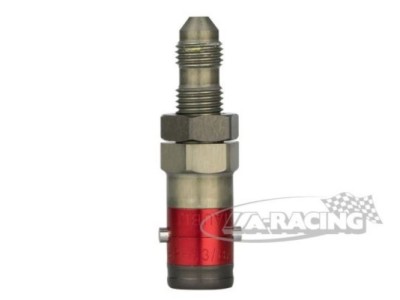

Mit der leichten und kompakten Bauweise und den hochwertigen Materialien erfüllen diese Kupplungen alle Anforderungen des Rennsports. Beidseitige Absperrung. Auch als Bulkhead Ausführung lieferbar.
Technische Daten SPH-03:
| Nennweite | 3mm |
| Durchfluss-Querschnitt | 7,1mm² |
| Maximaler Betriebsdruck | Aluminium-Ausführung 200 bar, Titan Ausführung 350 bar |
| Ein- Auskuppeln unter max. (bedingt Volumenausgleich) | 15 bar |
| Restleckage beim Auskuppeln | 0,0014cm³ |
| Max. Betriebstemperatur | -20°C bis + 150°C |
| Dichtungen | Ethylen-Propylen (EPDM) |

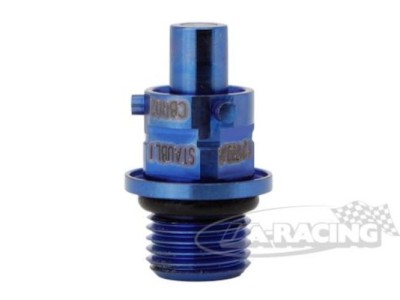

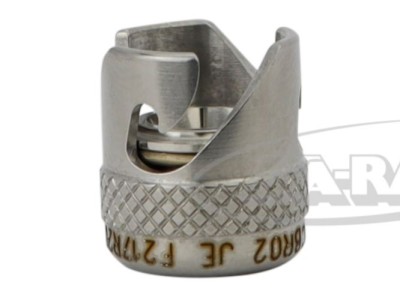

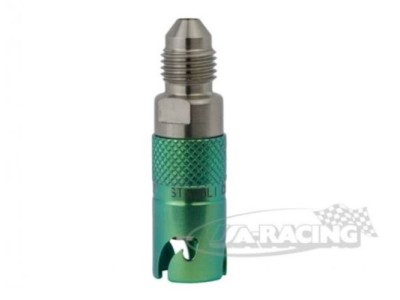

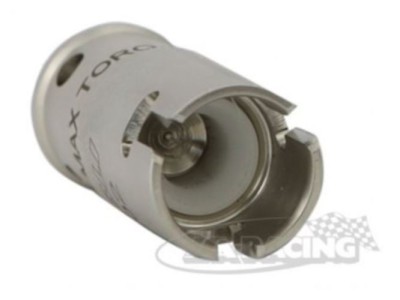

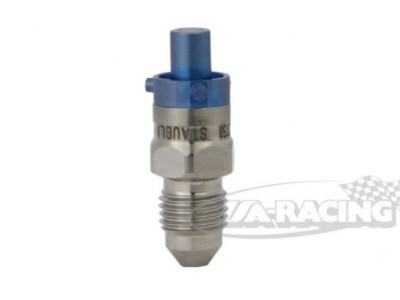

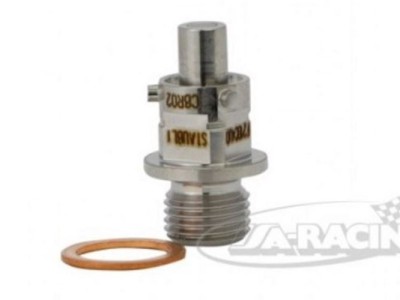

STÄUBLI CBR 02 SCHNELLKUPPLUNGEN FÜR BREMSLEITUNGEN.
Diese leichteste und kleinste Baureihe der leckagefreien Stäubli-Schnellkupplung ist die ideale Lösung für hydrauliche On-Board-Lösungen, inklusive Bremssysteme. Obwohl auch als Inline-Kupplung erhältlich, ist das System aufgrund der kompakten Masse der Einschraubkupplungen prädestiniert als Direktanschluss für Bremssättel und Hydraulikaggregate.
In Verbindung mit anderen Anschlussarten werden CBR-Schnellkupplungen auch gern als Entlüftungsanschluss verwendet. Die CBR-Serie wird standardmässig mit EPDM-Dichtungen (für Bremsflüssigkeit) geliefert.
