Die für den Rennsport konzipierten Stäubli-Schnellkupplungen besitzen Viton-Dichtringe und sind für Mineralöl, Treibstoff und Stickstoff geeignet Dichtungstyp JV.
Die Schnellkupplungen sind auf Wunsch auch mit dem Dichtungstyp JKV oder JE für Bremsflüssigkeit erhältlich, der für Ethanol und Methanol geeignet ist (Aufpreis). Die Kupplungen sind beidseitig absperrend.

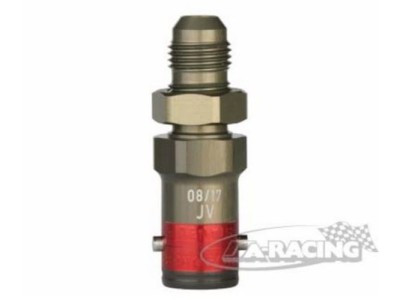

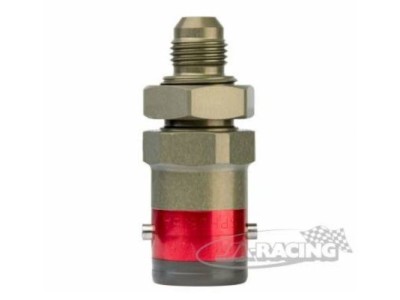

Die Bulkhead-Ausführungen sind für 15mm (SPH05) bzw. 19,5mm Karosseriedurchführungen (SPH08) und Wandstärken von 1,0 bis 5,0mm vorgesehen.
JV = Dichtungen Viton für Benzine und Hydraulik
JKV = Dichtungen Viton / Kalrez für Methanol / Ethanol
JE = Dichtungen EPDM für Bremsflüssigkeit

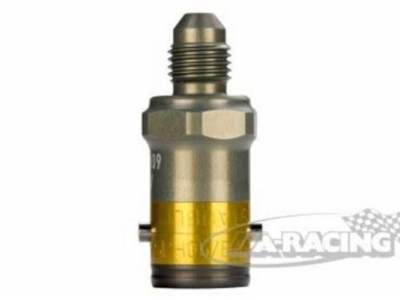

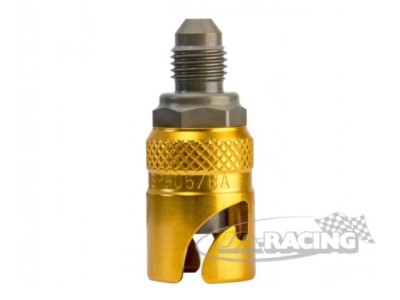

Schnellkupplung und Verschlussnippel SPH05.
| Typ | Nennweite | Querschnitt | max. Druck | Betriebstemperatur | Material |
|---|---|---|---|---|---|
| SPH05 | 5,0mm | 19,6mm² | 160 bar | -10°C bis +200°C | Aluminium |

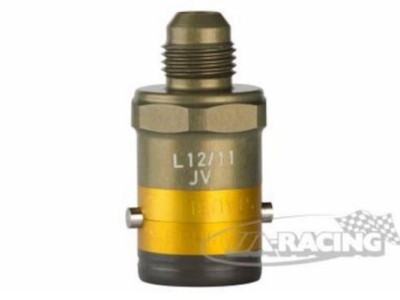

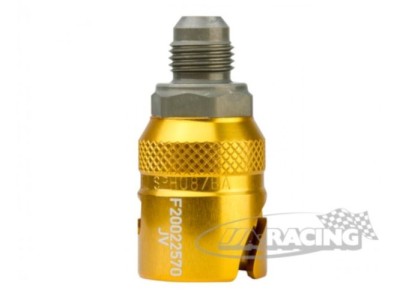

Schnellkupplung und Verschlussnippel SPH08.
| Typ | Nennweite | Querschnitt | max. Druck | Betriebstemperatur | Material |
|---|---|---|---|---|---|
| SPH08 | 8,0mm | 50,0mm² | 100 bar | -10°C bis +200°C | Aluminium |

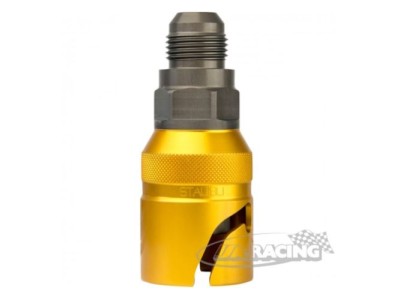

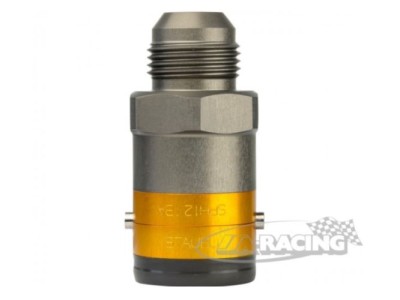

Schnellkupplung und Verschlussnippel SPH12.
| Typ | Nennweite | Querschnitt | max. Druck | Betriebstemperatur | Material |
|---|---|---|---|---|---|
| SPH12 | 12,0mm | 113,0mm² | 50 bar | -10°C bis +200°C | Aluminium |
