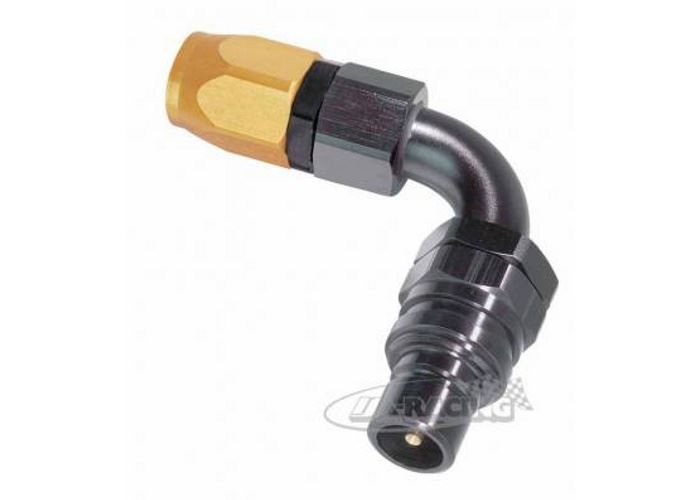

Name: Jiffy-Tite Nippel mit Schlauchanschluss, 90°
SKU: J22606E
Price: 35.1 CHF
Availability: LimitedAvailability

Artikelnummer:

J22606E

35,10 CHF ()

Inkl. 8,1 % MwSt. zzgl. Versand

Lieferfrist ca. 2-3 Wochen

Abmessungen Serie 2000, 3000, 5000

	A	B	C	D	E	F
Serie 2000	6,10mm	9,40mm	19,05mm	42,67mm	47,24mm	79,50mm
Serie 3000	9,40mm	13,46mm	26,16mm	51,05mm	59,50mm	95,00mm
Serie 5000	15,00mm	19,81mm	34,80mm	68,32mm	77,72mm	133,35mm

Dichtungen:

EPDM Dichtung: geeignet für Bremsflüssigkeit

Viton Dichtung: geeignet für gängige Öle und Kraftstoffe

Korrosionsbeständig
Für alle Wasser-, Öl- und Benzinleitungen mit bis zu 13,8 bar Druck und bis zu 175°C Temperatur

Der Eingangsdruck in der unten angegebenen Tabelle würde für die Serie 3000 bzw. Serie 5000 mit einem 60cm langem D-08 bzw. D-10 Schlauch ermittelt.

Die Messungen für die Serie 2000 erfolgten mit einem 90cm langem D-06 Schlauch.

Druck bar	Serie 2000 l/min	Serie 3000 l/min	Serie 5000 l/min
0,34	6,60	16,42	29,75
0,69	8,78	20,10	40,27
1,38	11,96	25,85	55,26
2,07	15,44	31,19	-
2,75	16,00	35,92	-
3,44	17,67	39,74	-
4,13	19,30	43,34	-
