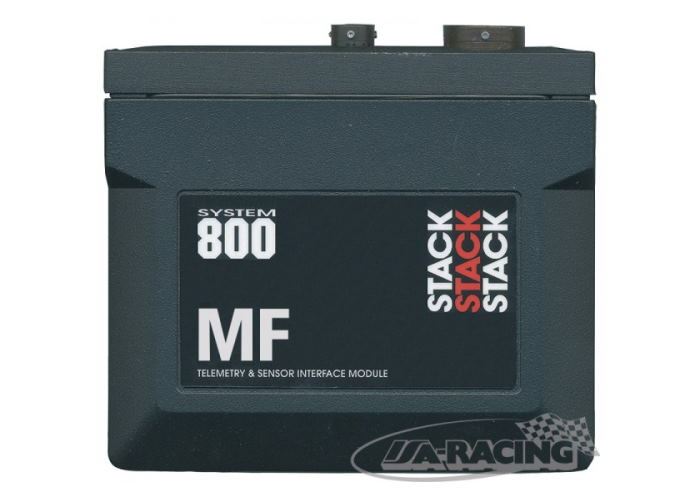

Multifunktions-Modul (MF10-Modul)
| Artikelnummer: | ST8933 |
2.251,95 CHF
Inkl. 8,1 % MwSt. zzgl. Versand
Lieferfrist über 3 Wochen
Multifunktions-Modul (MF10-Modul).
Multifunktions-Erweiterungsmodul (MF-Modul) mit 13 konfigurierbaren Eingängen.
Das Multifunktionsmodul basiert auf dem ST8956S Multifunktions-Datenaufzeichnungsmodul. Es besitzt, außer dem nicht benötigten Rekorder, alle Funktionen des MFR-Moduls:
4 Puls/Frequenz/Analogeingänge (auch für Thermoelemente geeignet)
6 Analogeingänge 0-5 Volt
Batteriespannungskanal
1 Laptriggereingang
1 interner 3-Achsen-Beschleunigungssensoren +/- 6g
3 Schaltereingänge
Durch entsprechende Aktivierungs-PIN erhält das System die Funktion als
CAN-Interface
Displaysteuerungsmodul
Analog zu den E-Modulen können auch mehrere MF-Module (MF, MF2, MF3 usw.) in einem System vorhanden sein.
Lieferumfang: Multifunktionsmodul (MF-Modul), Sensorkabelbaum
Die zur Aktivierung der Zusatzfunktionen erforderlichen PIN müssen separat bestellt werden.
Aktivierungs-Optionen:
CAN-Wandler: Das System besitzt ein integriertes CAN-Interface zur Dekodierung eines Fremd-CAN, z.B. einer Motor-ECU, sodass deren Kanäle angezeigt, überwacht, aufgezeichnet und gesendet (Telemetrie) werden können. Das CAN-Interface wird bedienerfreundlich in der einfach zu bedienenden DESIGNER-Software auf Basis einer Textdatei konfiguriert. Der Software sind bereits eine Vielzahl gängiger CAN-Protokolle hinterlegt. Optional ist eine Importfunktion für Vector CANtech-Datenbanken erhältlich. Der Anschluss des CAN erfolgt an die Sensoreingänge A5 und A6 am standardmäßigen Kabelbaum.
Display: Das System kann mit dem ST625 Slim-Line-Display und dem ST629 Analoginstrument erweitert werden.
