ST8910 Multifunktions-Displayloggersystem

Das ST8910 ist ein Multifunktions-Displaysystem, das Anzeige, Sensorinterface, CAN-Gateway und GPS-Interface in einem kompakten Modul vereint. Es entspricht bis auf den fehlenden Datenrekorder dem bekannten ST8916 Multifunktions-Datenloggersystem. Das ST8910 ist als Displayerweiterung für das ST8956S Multifunktions-Datenerfassungssystem konzipiert, kann aber auch als eigenständiges Anzeigesystem sowie als Anzeigeerweiterung für die STACK Videologger verwendet werden.

ANZEIGEFUNKTIONEN

Das ST8910 Multifunktions-Display besitzt neben der analogen Drehzahlanzeige, die mit einer Vielzahl von Drehzahlbereichen erhältlich ist, eine hintergrundbeleuchtete LCD, deren bis zu 6 konfigurierbare Displayseiten 2, 4 oder 6 Parameter anzeigen können. Zudem können hierüber zusätzliche Informationen wie die Rundenzeitvorausberechnung, das Bremsdruckverhältnis (Sensoren müssen installiert sein) sowie Warnmeldungen ausgegeben werden.

INTEGRIERTES ALARMSYSTEM

Das ST8910 Multifunktions-Display besitzt ein konfigurierbares Alarmsystem, das für jeden Parameter Warngrenzen überwachen und entsprechende Warnmeldungen über die LCD ausgeben kann. Hierbei können auch verknüpfte Warnbedingungen konfiguriert werden.

KONFIGURIERBARE SENSOREINGÄNGE

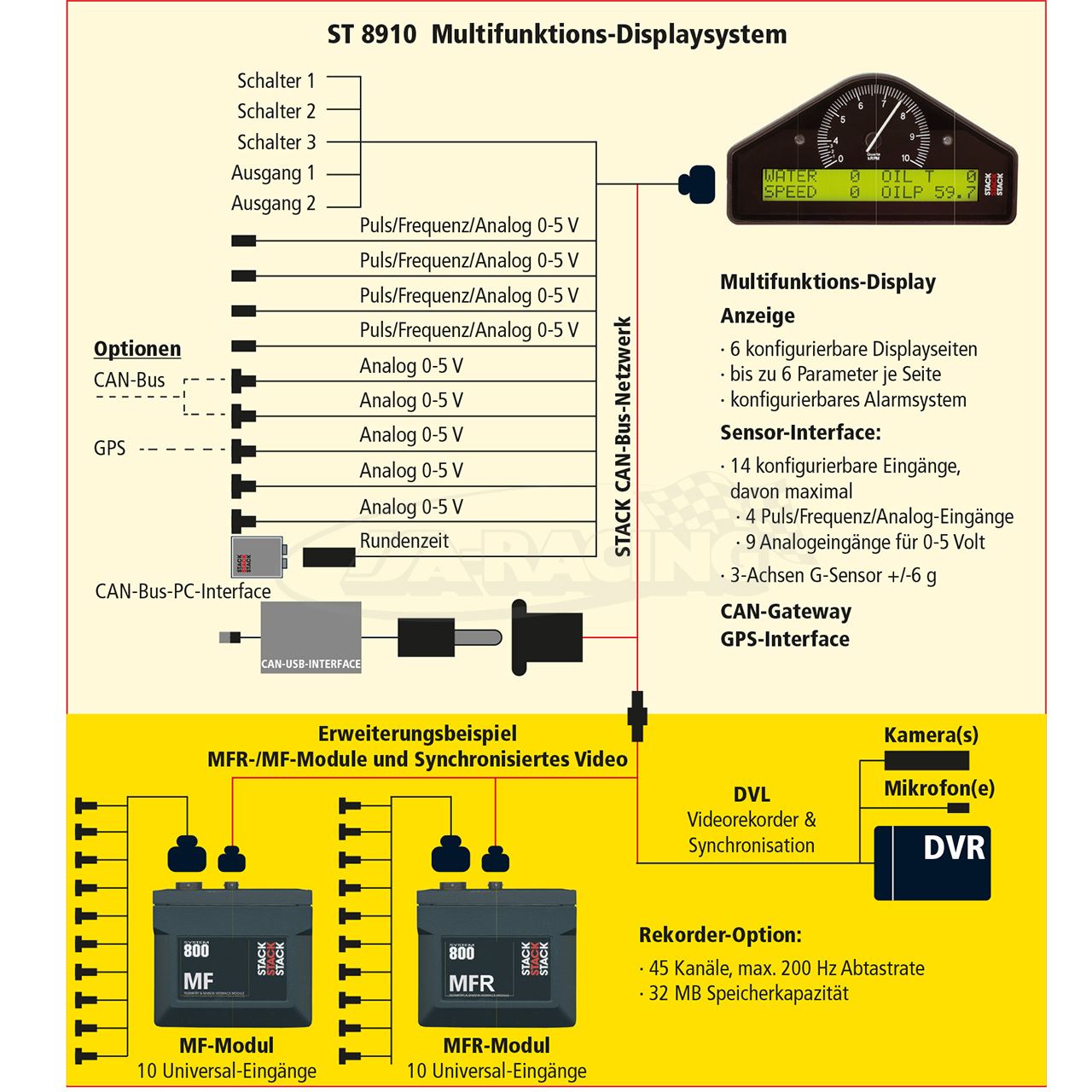

Das ST8910 Multifunktions-Display besitzt neben den 4 Puls/ Analog- und 5 Analogeingängen noch 3 Schaltereingänge, Batteriespannungkanal und einen Anschluss für

den Infrarot-Rundenzeitempfänger, der im Lieferumfang enthalten ist. Zusätzlich besitzt das Display noch einen 3-Axen-Beschleunigungssensor für +/- 6g. Alle Eingänge

sind konfigurierbar. An die Pulseingänge können mittels der DSP-Interfaces auch Thermoelemente angeschlossen werden.

CAN-WANDLER

Das ST8910 Multifunktions-Display besitzt ein integriertes CAN-Interface zur gleichzeitigen Dekodierung von bis zu 40 Kanälen. Die Konfiguration erfolgt einfach in der DESIGNER-Software auf Basis einer Textdatei. Optional ist eine Importfunktion für Vector-CANtech-Datenbanken erhältlich.

GPS

Das ST8910 Multifunktions-Display besitzt serienmässig ein GPS-Interface (5 Hz), das bis zu 16 GPS-Kanäle verarbeiten kann.

TELEMETRIE

Durch das Anschliesssen eines MFT-Moduls können mittels GSM- oder Funkmodems die im System vorhandenen Kanäle bis zu 4 Hz übertragen werden (siehe ST8956ST).

KOMPLETTSYSTEM MIT KABELBAUM

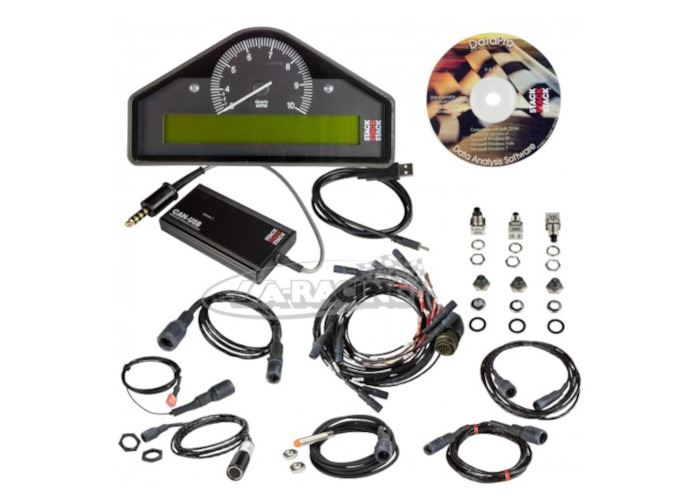

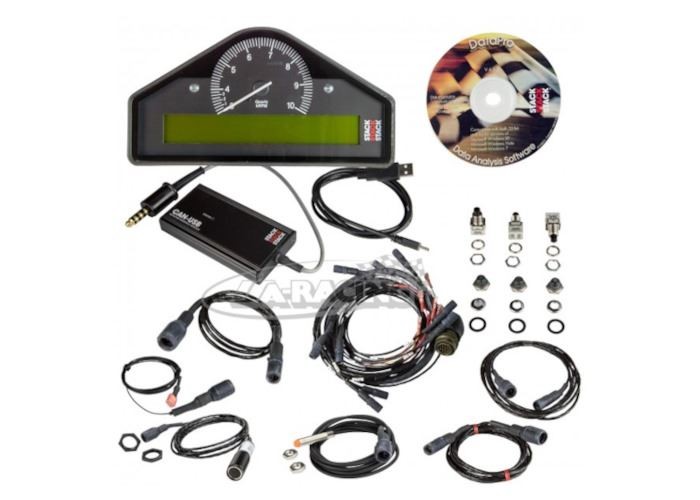

Das ST8910 Multifunktions-Display wird als Komplettsystem geliefert, bestehend aus Displaymodul, Kabelbaum, Bedienschalter (3), IR-Rundenzeitempfänger, Raddrehzahlsensor, Software und USB-PC-Interface.

AUSSTATTUNG

Das Anzeigemodul ist besitzt ein robustes, hochwertiges Kohlefaser-Spritzgussgehäuse sowie eine Frontscheibe aus Glas. Der hochwertige MIL-Anschlussstecker bewährleistet die Abdichtung nach IP67. Der vorkonfektionierte Kabelbaum besitzt displayseitig den entsprechenden MIL-Gegenstecker sowie sensorseitig wasser- und staubdichte MSS-Stecker.

• Analoge Drehzahlanzeige und digitale 2-zeilige LCD (konfigurierbar / bis zu 6 Displayseiten mit 2, 4 oder 6 Parametern je Seite)

• Rundenzeitanzeige, Rundenzeitvorausberechnung, Bremsdruckanzeige inkl. Bremsdruckverteilung (entsprechende Sensoren erforderlich)

• Ganganzeige (über Sensor oder errechnet aus Drehzahl und Geschwindigkeit)

• Sensorinterface (4x Puls/Analog 0-5V, 5x Analog 0-5V), 3 Schaltereingänge, Laptriggereingang,

• Warnlampenausgang,Schaltlampenausgang für Einzellampe oder sequentielles Schaltlampenmodul (ST539)

• Intergrierte Warnlampe, Integrierte Schaltlampe,

• Integriertes Alarmsystem (konfiguriernbar) mit Warnmeldungen und geschaltetem Ausgang

• CAN-Gateway (konfigurierbar), GPS-Interface

• Erweiterbar mit STACK Multifunktionsmodulen sowie zur STACK Synchronen Video-Datenaufzeichnung

• Erweiterbar zur Telemetrie (über Zusatzmodul)
